Statik Analiz: Endüstriyel Yapıların ve İş Ekipmanlarının Mühendislik Temelleri

Statik analiz, modern mühendislik disiplinlerinin temel taşlarından birini oluşturur. Bir yapının, makinenin veya herhangi bir mekanik sistemin, üzerine etki eden dış kuvvetler ve sabit yükler altında nasıl bir davranış sergileyeceğini matematiksel ve fiziksel modellerle inceleyen bu süreç, yapısal bütünlüğün korunması açısından kritiktir. Endüstriyel tesislerde kullanılan depo raf sistemleri, çalışma platformları, iskeleler ve özel üretim kaldırma ekipmanları gibi bileşenlerin, operasyonel süreçlerde maruz kalacakları ağırlık, basınç, rüzgar ve sismik yükler karşısında güvenli kalıp kalmayacağı ancak profesyonel statik analiz çalışmalarıyla tayin edilebilir.

YZC Akademi olarak, mühendislik disiplinlerine olan bağlılığımızla, iş ekipmanlarının tasarım ve kullanım aşamalarında uluslararası standartlara uygun statik analiz hizmetleri sunmaktayız. Bu rehberde, statik analizin teknik derinliği, uygulama alanları, yasal gereklilikleri ve endüstriyel güvenlikteki rolü detaylı bir şekilde ele alınacaktır.

Statik Analiz Nedir ve Neden Önemlidir?

Statik analiz, bir sistemin “denge” durumunda olduğu varsayımıyla, zamandan bağımsız olarak etki eden yüklerin incelenmesidir. Dinamik analizlerin aksine, burada ivmelenme ve zaman faktörü yerine kuvvetlerin dengesi, gerilme dağılımı ve yer değiştirme (deformasyon) miktarları üzerine odaklanılır. Mühendislik hesaplamalarında kullanılan temel prensip, Newton’un hareket kanunları çerçevesinde toplam kuvvet ve momentin sıfıra eşit olmasıdır.

Yapısal dayanımın belirlenmesinde statik analizin önemi şu temel noktalarda toplanır:

1. İş Sağlığı ve Güvenliğinin Tesisi: Yapısal bir çökme veya devrilme, endüstriyel ortamlarda ölümcül kazalara yol açabilir. Statik analiz, bu riskleri tasarım aşamasında veya periyodik kontroller sırasında tespit ederek minimize eder.

2. Yasal Mevzuata Uyum: Türkiye’de yürürlükte olan İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca, belirli ekipmanların güvenliğinin mühendislik hesaplarıyla doğrulanması zorunludur.

3. Maliyet Optimizasyonu: Analiz sonuçları, malzemenin en verimli şekilde kullanılmasını sağlar. Gereksiz aşırı tasarımdan kaçınılarak maliyet düşürülürken, yetersiz tasarımdan kaçınılarak hasar riskleri önlenir.

4. Yapısal Ömür Analizi: Sistemin ne kadar süreyle ve hangi yükler altında yorulmadan hizmet verebileceği bu hesaplamalarla öngörülebilir.

Depo Raf Sistemlerinde Statik Analiz Gerekliliği

Endüstriyel depolama alanları, tonlarca yükün dikey düzlemde istiflendiği yüksek riskli bölgelerdir. Depo raf sistemlerinin statik analizi, sadece ağırlık taşıma kapasitesini değil, aynı zamanda sistemin stabilitesini, bağlantı elemanlarının mukavemetini ve sismik (deprem) yükler altındaki performansını kapsar.

Raf Analizinde Temel Parametreler

Bir depo raf sisteminin analizi yapılırken TS EN 15512 ve TS EN 15620 gibi uluslararası standartlar baz alınır. Bu süreçte incelenen temel parametreler şunlardır:

• Travers Mukavemeti: Paletlerin doğrudan oturduğu yatay elemanların sehim (eğilme) limitleri dahilinde olup olmadığı kontrol edilir.

• Ayak ve Dikme Stabilitesi: Dikey taşıyıcıların burkulma analizi yapılır. Özellikle yüksek raflı sistemlerde dikey elemanların narinlik oranı hayati önem taşır.

• Bağlantı Elemanları ve Ankrajlar: Rafın zemine sabitlenmesini sağlayan ankrajların, kesme ve çekme kuvvetlerine karşı dayanımı hesaplanır.

• Sismik Yükler: Türkiye gibi deprem riski yüksek bölgelerde, rafların deprem anındaki salınımı ve devrilme direnci analiz edilmelidir.

Ne Zaman Raf Statik Analizi Yapılmalıdır?

Depo yönetiminde şu durumlarda statik analiz yapılması bir zorunluluktur:

• Yeni bir sistem kurulduğunda üretici verilerinin doğrulanması için.

• Mevcut raf sisteminde kat yükseklikleri veya travers yerleşimleri değiştirildiğinde (bu durum sistemin tüm denge geometrisini değiştirir).

• Raf ayaklarına forklift çarpması gibi fiziksel hasarlar meydana geldiğinde, kalan taşıma kapasitesinin belirlenmesi için.

• Sisteme ait teknik dosya veya yükleme kapasite tabelalarının bulunmadığı durumlarda.

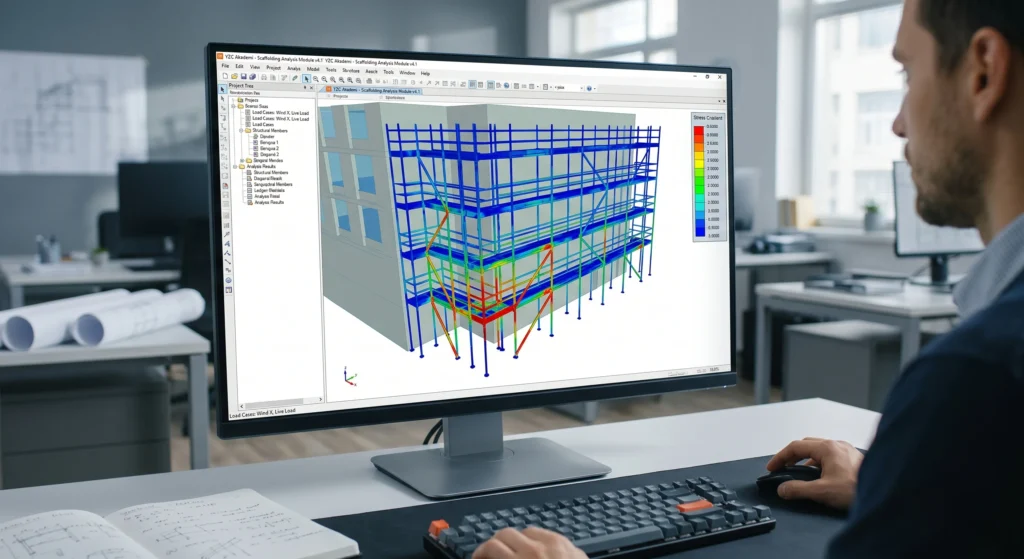

İskele ve Çalışma Platformlarının Yapısal Doğrulanması

Yüksekte çalışma faaliyetlerinin temel ekipmanı olan iskeleler, geçici yapılar olmalarına rağmen kalıcı yapılar kadar hassas mühendislik hesapları gerektirir. İskele statik analizi, sistemin kendi ağırlığının yanı sıra üzerinde çalışacak personelin, ekipmanların ve en önemlisi rüzgar yüklerinin etkisini hesaplar.

İskelelerde Güvenlik Faktörleri

Özellikle standart dışı tasarlanan veya çok yüksek cephelerde kurulan iskelelerde, TS EN 12811 standardına göre şu analizler yapılır:

• Devrilme Analizi: Rüzgarın etkisiyle iskelenin cepheden ayrılma veya devrilme riski.

• Düğüm Noktası Dayanımı: Bağlantı kelepçelerinin ve kilit sistemlerinin iletilen yükleri taşıma kapasitesi.

• Zemin Taşıma Kapasitesi: İskele ayaklarının bastığı zeminin, noktasal yükler altında çökme riski.

Özel İmalat Kaldırma ve İletme Ekipmanları

Endüstriyel tesislerde standart üretim makinelerin (standart vinçler, forkliftler vb.) yetersiz kaldığı durumlarda, projeye özel kaldırma aparatları veya sistemleri imal edilir. Bu noktada “özel imalat” ibaresi, standart bir test prosedürünün ötesinde, derinlemesine bir mühendislik doğrulamasını zorunlu kılar.

Analiz Kapsamındaki Özel Ekipmanlar

• Lifting Beam ve Traversler: Ağır yüklerin dengeli kaldırılması için tasarlanan aparatlar.

• Monoray Vinç Hatları: Mevcut bina kolonlarına veya ek çelik konstrüksiyona bağlanan taşıma hatları.

• Standart Dışı Ataçmanlar: Forklift veya vinç uçlarına takılan özel tasarım kancalar veya tutucular.

Bu ekipmanlarda yapılan statik analizlerde genellikle Sonlu Elemanlar Yöntemi (FEA) kullanılır. FEA sayesinde, karmaşık geometrilere sahip parçaların en zayıf noktaları bilgisayar ortamında simüle edilerek, malzeme akma sınırı aşılmadan güvenli çalışma yükü (WLL) belirlenir.

Statik Analiz Süreci ve Metodolojisi

YZC Akademi tarafından yürütülen profesyonel bir statik analiz süreci şu adımlardan oluşur:

1. Veri Toplama ve Yerinde İnceleme: Mevcut sistemin geometrik ölçüleri alınır, malzeme kalitesi (çelik sınıfı vb.) belirlenir ve mevcut bağlantı detayları incelenir.

2. 3D Modelleme: Ekipman veya yapı, mühendislik yazılımları (SAP2000, ANSYS, SolidWorks Simulation vb.) kullanılarak dijital ortamda modellenir.

3. Yük Kombinasyonlarının Oluşturulması: Ölü yükler, canlı yükler, rüzgar, kar ve deprem yükleri gibi farklı senaryolar modele entegre edilir.

4. Simülasyon ve Hesaplama: Sistemin gerilme, sehim ve stabilite sonuçları elde edilir.

5. Değerlendirme ve İyileştirme Önerileri: Eğer sistem güvenli değilse, güçlendirme önerileri (takviye plakaları, çapraz gergiler vb.) sunulur.

6. Teknik Raporlama: Tüm hesaplama adımları, varsayımlar ve sonuçlar, ıslak imzalı bir mühendislik raporu haline getirilir.

Statik Analizin İşletmelere Sağladığı Faydalar

Profesyonel bir analiz hizmeti almak, işletmeler için sadece bir zorunluluk değil, aynı zamanda stratejik bir avantajdır:

• Sigorta Süreçleri: Olası kazalarda sigorta şirketleri, ekipmanın mühendislik onayının olup olmadığını sorgular. Geçerli bir statik analiz raporu, işletmeyi hukuki ve mali açıdan korur.

• Operasyonel Güven: Çalışanların, güvenliği doğrulanmış ekipmanlarla çalışması verimliliği artırır.

• Varlık Yönetimi: Ekipmanların gerçek kapasiteleri bilindiği için aşırı yüklemeden kaynaklı gizli hasarların önüne geçilir.

Sonuç

Endüstriyel tesislerin güvenliği, görünmeyen kuvvetlerin doğru yönetilmesiyle başlar. Statik analiz, bu kuvvetlerin bilimsel yöntemlerle kontrol altına alınmasını sağlar. YZC Akademi olarak, depo raflarınızdan özel imalat kaldırma aparatlarınıza kadar tüm kritik ekipmanlarınızın mühendislik doğrulamalarını yaparak, işletmenizi risklerden arındırıyoruz.

Mühendislik çözümlerimiz ve statik analiz hizmetlerimiz hakkında daha detaylı bilgi almak veya taleplerinizi iletmek için uzman ekibimizle her zaman iletişime geçebilirsiniz. Güvenli bir çalışma ortamı, doğru yapılmış hesaplamalarla başlar.

Statik analiz ve diğer mühendislik hizmetlerimizle ilgili detaylı bilgi ve randevu için YZC Akademi iletişim sayfamızı ziyaret ederek bizlere ulaşabilirsiniz.
